Проводка в гараже: разводка, схема подключения, электрощиток, заземление, как сделать и провести электричество, монтаж электропроводки своими руками, нормы СНиП, фото
Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность. В любом случае важно правильно расположить лампочки, розетки и выключатели.
Электросхема составляется с учетом всех необходимых параметров.
В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:
Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

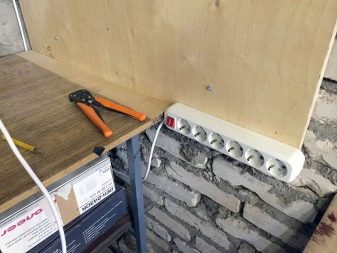

Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.
Требования, предъявляемые к электрическим линиям
Выбирая кабель для проводки, руководствуйтесь советами опытных электромонтажников или собственными расчетами. Существуют общепринятые правила и СНиП, которые регламентируют применение металлических шнуров для кабелей. И использование этих правил обеспечивает безопасность и долговечность проводки в доме или гараже.
Прежде чем выбрать электрокабель, учтите, что сеть должна выдерживать значительную нагрузку, ведь в гаражах включают не только лампочки, но и:
болгарки
станки
сварочные аппараты
Если не предусмотреть это, можно столкнуться с проблемами в виде замыкания или пожара, а это может иметь неприятные последствия не только для техники, но и для людей.
Для настройки электропроводки редко используют отдельно металлические шнуры. Обычно применяют трехжильный кабель. В его основе лежит алюминиевая или медная проволока. В зависимости от типа металла она обладает разным сечением и выдерживает разный уровень напряжения.
В кооперативных гаражах
В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.
Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.
В частном доме
Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.
Материалы и оборудование
Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.
Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

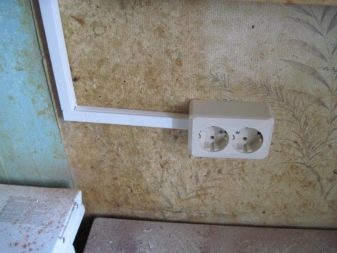

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.
Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.
Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

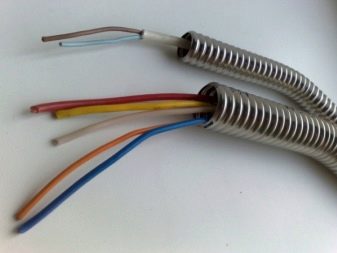

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.
При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.
Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

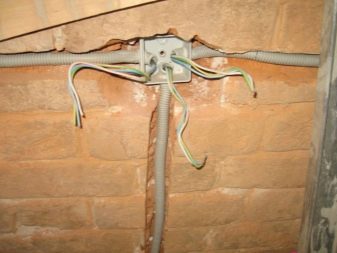

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

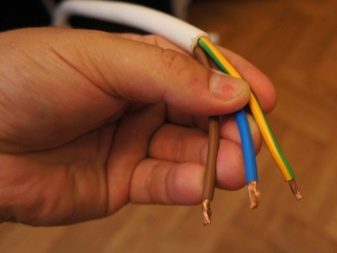

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.
Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.
При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.
Необходимые инструменты для монтажа
Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:
Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.
Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения.
Расчет количества материалов
Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.
Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.
Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.
Потолочные светильники можно закрепить на натянутой стальной проволоке, так отпадет проблема с их монтажом.
Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.
Этапы монтажа электропроводки
Этапа три:
подготовка;
монтаж внешнего участка</b>;
монтаж внутренней схемы.
Подготовительные работы
В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.
Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.
Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.
Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.
Прокладка кабеля на улице
Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:
Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.
Над пешеходной зоной не меньше 3,75 м.
Ввод в гараж должен производиться на высоте не меньше 2,75 м.
Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору.
Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.
Если решено проводить подземную прокладку, то серьезных требований к ней нет. Единственное важное требование – использовать бронированный кабель, в маркировке которого есть буква «б», к примеру, ВБбШв.
От столба ЛЭП выкапывают в сторону гаража траншею, куда и закладывают кабельное изделие. Чтобы при проведении каких-либо земляных работ на дачном участке не повредить уложенный электропровод, кабель лучше уложить в стальную или пластиковую трубу, диаметр которой должен быть двое больше, чем диаметр самого кабеля. Стальную трубу обязательно гидроизолируют, к примеру, ее обмазывают битумной мастикой.
Очень важно чтобы в трубу не попала талая или дождевая вода, поэтому около столба ЛЭП делают отвод вверх, конец которого герметизируют. Выступать отвод над поверхностью грунта должен минимум на 5 см. Если расстояние от опоры ЛЭП до гаража составляет 0,6-0,8 м, то закладывать кабель в трубу необязательно.
С противоположной стороны трубу и кабель заводят в сам гараж. Для этого предварительно надо в фундаменте строения оставить сквозное отверстие. Обычно укладывают стальную или пластиковую трубу.
Необходимо отметить, что подземный способ – вариант трудоемкий, бронированный кабель стоит дорого, дополнительно приходится приобретать трубу. Но он, как показывает практика, долговечнее воздушной прокладки.
Осветительные приборы и выключатели
Освещение принято разделять на общее и местное. Последнее предназначено для освещения, к примеру, рабочего места. Для основного освещения стоит использовать большие люминесцентные или светодиодные светильники, они долговечны и экономичны.
Выключатель общего освещения принято располагать у входа. Выключатели местного освещения стоит разместить рядом с рабочими местами. В местах с повышенной влажностью следует устанавливать осветительные приборы с защитой от влаги, рекомендуемый класс защиты – IP65.
Розеточная группа
Рекомендуется разделить все электроприборы на группы по предназначению и мощности. Для этих групп необходимо проложить кабели подходящего сечения, исходя из мощности приборов. Розетки следует разместить возле каждого рабочего места. Обычно их устанавливают по периметру всего гаража для удобства подключения всевозможных электроприборов.
Желательно использовать розетки с защитными крышками, предотвращающими попадание загрязнений и случайных предметов, которые могут привести к замыканию. Для разводки проводов по розеточным группам следует обязательно использовать распределительные коробки. Их устанавливают в точках ответвления кабелей.
Установка электрощита
Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.
После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.
Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.
Прокладка кабелей
После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.
Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.
Освещение смотровой ямы
Освещение смотровой ямы в гараже лампами 36 вольт
Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.
От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.
В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.
Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.
Правильная организация заземления
Для чего вообще нужна «земля» в гараже?
Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.
Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.
От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.
Важно:
Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.
Освещение в гараже с помощью светодиодной ленты
Светодиодная лента SMD 5630 и пластиковый уголок
Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.
Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.
Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:
Для гаража площадью до 25–30 м
Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов.
Потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.
Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.
Светодиодное освещение в гараже после подключение на основе диодов 5630
Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.
Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.
Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.
