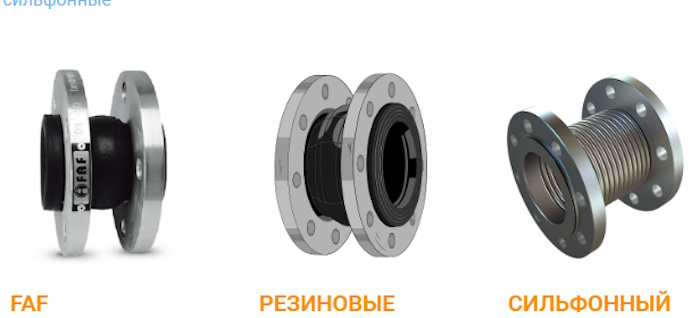

Проектирование инженерных сетей большого диаметра требует от инженера учёта колоссальных нагрузок на узлы соединений. Если заглянуть в каталог https://aglant.shop/katalog/kompensatory/, то можно найти обширный выбор компенсаторов для труб, которые эффективно решают задачи поглощения вибраций и компенсации линейных расширений в магистральных системах. При этом только правильный подбор характеристик давления и материала эластомера на этапе закупки гарантирует безаварийную работу объекта в течение десятилетий.
Масштаб DN800
Диаметр DN800 — это уже не просто «большая труба», а полноценный элемент магистральной инфраструктуры. Здесь любые температурные колебания, пусковые нагрузки и гидроудары масштабируются в разы. Компенсатор в такой системе работает как страховочный элемент, который принимает на себя деформации и защищает фланцы, опоры и сам трубопровод. Ошибка в выборе превращает его из защитника в источник риска, поэтому подход к DN800 всегда индивидуальный и максимально взвешенный.
Сравнение давления PN10 и PN16
На бумаге разница между PN10 и PN16 выглядит скромно, но при диаметре 800 мм она приобретает совсем другой вес. Дополнительные 6 бар создают кратно большую нагрузку на все элементы узла. Это напрямую влияет на ресурс компенсатора и требования к обвязке.
Ключевые моменты при выборе давления:
PN10 подходит для систем с умеренным давлением и стабильным режимом работы.
PN16 выбирают для магистралей с возможными скачками давления и частыми пусками.
Повышенное давление увеличивает требования к качеству фланцев и болтов.
Чем выше PN, тем выше требования к соосности и монтажной культуре.
В системах водоснабжения и канализации часто достаточно PN10, а вот тепловые сети и промышленные трубопроводы чаще требуют запаса прочности в виде PN16.
Химическая стойкость материалов оболочки
Материал компенсатора — это не второстепенный параметр, а основа его надёжности. Для DN800 особенно важно учитывать не только рабочую среду, но и возможные примеси, которые со временем разрушают неподходящий эластомер. На практике чаще всего выбирают:
EPDM для стоков, технической воды и слабощёлочных сред.
EPDM для систем с постоянным контактом с влагой и перепадами температур.
NBR для сред с примесями масел, топлива и углеводородов.
NBR для промышленных объектов с риском загрязнения рабочей среды.
В линейке АГЛАНТ антивибрационные компенсаторы из EPDM и NBR закрывают большинство задач, сохраняя эластичность и герметичность даже при длительной эксплуатации.
Нагрузки на фланцевые соединения
Фланцевое соединение при DN800 работает на пределе возможного. Масса компенсатора, давление среды и осевые смещения суммируются в серьёзную нагрузку. Именно поэтому здесь критично учитывать не только сам компенсатор, но и всю связку элементов. При проектировании важно помнить, что:
Болтовые соединения должны соответствовать классу давления.
Фланцы обязаны иметь достаточную жёсткость.
Перекосы при монтаже резко снижают ресурс узла.
Компенсатор не должен воспринимать вес трубопровода.
Правильно подобранный компенсатор снижает нагрузку на фланцы, а неправильный — ускоряет их износ.
Эксплуатация в агрессивных средах
DN800 часто используется в условиях, далёких от идеальных. Высокая влажность, химически активные стоки и температурные перепады становятся нормой. Здесь резиновые компенсаторы показывают себя особенно эффективно, если материал подобран корректно.
Особенности эксплуатации:
EPDM устойчив к озону и ультрафиолету.
NBR сохраняет свойства при контакте с маслами.
Сильфонные компенсаторы из нержавеющей стали подходят для высоких температур.
Регулярный визуальный контроль продлевает срок службы узла.
Выбор материала напрямую влияет на интервалы обслуживания и общую надёжность системы.
Специфика монтажа компенсаторов DN800
Монтаж компенсаторов DN800 требует точной геометрии, равномерной затяжки крепежа и строгого соблюдения проектных размеров. Недопустимо использовать компенсатор для компенсации ошибок трассировки трубопровода. Важно заранее предусмотреть опоры и направляющие, чтобы исключить осевые перегрузки. Контроль соосности фланцев снижает риск преждевременного износа. Грамотный монтаж зачастую важнее, чем выбор бренда.
