Муфтовая (электромуфтовая) сварка — это один из основных способов соединения полиэтиленовых труб. Она применяется при монтаже водопроводов, газопроводов, канализационных и промышленных сетей. В отличие от стыковой сварки, где соединяются торцы труб, здесь используется специальная муфта с встроенными нагревательными элементами. Технология позволяет получать герметичные и прочные соединения даже в сложных условиях. Разберем, как выполняется муфтовая сварка и на что обратить внимание.
Что вы узнаете:
Что такое электромуфтовая сварка и где она применяется.
Какое оборудование и материалы нужны.
Как выполняется сварка: этапы и технология.
Как контролировать качество соединения.
Какие ошибки чаще всего допускают.
Что такое муфтовая сварка

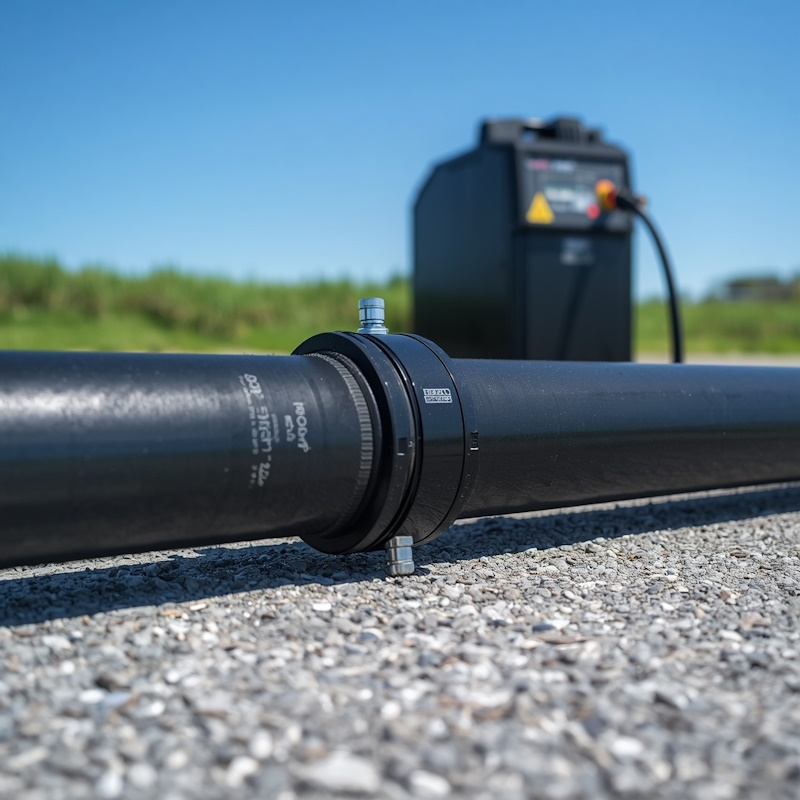

Муфтовая сварка — это метод соединения полиэтиленовых труб с помощью электромуфты. Муфта представляет собой деталь из полиэтилена, внутри которой запрессованы металлические спирали (нагревательные элементы). При подаче электрического тока спирали нагреваются, полиэтилен муфты и трубы расплавляется, и после остывания образуется монолитное соединение.
Главное преимущество метода — возможность сваривать трубы в труднодоступных местах, где невозможно использовать стыковую сварку. Муфтовая сварка применяется для труб любого диаметра, в том числе малого (до 63 мм), и позволяет соединять трубы разных производителей (при соблюдении совместимости).
Где применяется муфтовая сварка
Муфтовая сварка используется в нескольких случаях:
Монтаж водопроводов — для соединения труб ПНД в колодцах, траншеях, на вводах в дом.
Монтаж газопроводов — для соединения полиэтиленовых газовых труб (с использованием специальных муфт).
Ремонт трубопроводов — для восстановления поврежденных участков, врезки отводов, замены фитингов.
Строительство промышленных сетей — для соединения труб в стесненных условиях, на высоте, в колодцах.
Соединение труб с фитингами — отводы, тройники, переходы, редукции.
Метод особенно востребован там, где нет возможности использовать тяжелое оборудование для стыковой сварки.
Оборудование и материалы
Для выполнения муфтовой сварки требуется специальное оборудование и качественные материалы.
Оборудование:
Аппарат для электромуфтовой сварки — устройство, подающее ток на муфту. Современные аппараты автоматически контролируют параметры сварки и ведут протокол.
Зачистное устройство (скребок) — для удаления оксидной пленки с поверхности трубы.
Зажимы (позиционеры) — для фиксации труб и муфты в нужном положении.
Торцеватель — для выравнивания торцов труб (если требуется).
Прибор для контроля овальности — для проверки геометрии трубы.
Салфетки и обезжириватель — для очистки поверхностей.
Материалы:
Электромуфты — подбираются по диаметру и SDR трубы.
Трубы ПНД — с подготовленными торцами.
Все материалы должны быть сертифицированы и соответствовать требованиям проекта.
Этапы муфтовой сварки
Технология муфтовой сварки включает несколько последовательных этапов. Каждый из них важен для получения качественного соединения.
1. Подготовка труб. Трубы очищаются от загрязнений. Торцы обрезаются под прямым углом. С поверхности трубы на глубину, равную длине муфты, снимается слой полиэтилена (зачистка) — это удаляет оксидную пленку и обеспечивает лучшее сцепление. Поверхность обезжиривается.
2. Разметка. На трубе отмечается глубина посадки муфты. Это нужно, чтобы муфта села на нужную глубину и соединение получилось герметичным.
3. Установка муфты. Муфта надевается на трубу до отметки. Второй конец муфты надевается на вторую трубу (или фитинг). Трубы фиксируются в зажимах, чтобы исключить смещение во время сварки.
4. Проверка овальности. Если труба имеет овальность, превышающую допустимые значения, сварка не допускается — соединение будет негерметичным. Овальность проверяется специальным прибором.
5. Сварка. К клеммам муфты подключается сварочный аппарат. На муфте указан штрих-код или параметры сварки (напряжение, время). Аппарат считывает данные и подает ток. Нагревательные элементы расплавляют полиэтилен, и муфта сплавляется с трубой.
6. Охлаждение. После завершения цикла сварки муфта охлаждается под давлением (без снятия зажимов). Время охлаждения зависит от диаметра трубы и указывается в инструкции. Снимать зажимы раньше времени нельзя — это приведет к деформации соединения.
7. Визуальный контроль. После охлаждения проверяется качество шва: отсутствие трещин, пор, смещений. На муфте могут быть индикаторы, показывающие завершение сварки.
Преимущества и недостатки муфтовой сварки
Преимущества:
Возможность сварки в труднодоступных местах.
Подходит для труб любого диаметра.
Не требует большого рабочего пространства.
Возможность соединять трубы разных производителей.
Высокая герметичность и прочность соединения.
Автоматический контроль параметров сварки.
Недостатки:
Более высокая стоимость расходных материалов (муфты).
Требуется доступ к электричеству.
Необходимость строгого соблюдения технологии.
Ограничения по овальности труб.
Контроль качества
Качество муфтового соединения проверяется несколькими способами.
Визуальный контроль:
Осмотр муфты на наличие трещин, деформаций, следов перегрева.
После монтажа трубопровод заполняется водой под давлением (опрессовка) и проверяется на герметичность.
Для ответственных трубопроводов применяется ультразвуковой контроль швов.
Типичные ошибки при муфтовой сварке
1. Плохая подготовка труб. Грязь, пыль, влага на поверхности приводят к дефектам шва.
2. Недостаточная зачистка. Оксидная пленка снижает сцепление и герметичность.
3. Неправильная установка муфты. Муфта надета не до отметки — соединение негерметично.
4. Смещение труб при сварке. Отсутствие фиксации приводит к деформации соединения.
5. Раннее снятие зажимов. Нарушение времени охлаждения приводит к деформации шва.
6. Игнорирование овальности. Сварка труб с превышающей овальностью недопустима.
7. Использование некачественных муфт. Дешевые муфты могут иметь дефекты спиралей или несоответствие параметров.
Обслуживание и эксплуатация
Муфтовые соединения не требуют обслуживания при правильном монтаже. Но важно:
Проверять герметичность соединений при первом запуске.
Контролировать давление в системе.
При ремонте использовать только качественные муфты и оборудование.
Срок службы муфтовых соединений соответствует сроку службы труб — 50 лет и более.
Муфтовая сварка — это надежный и удобный способ соединения полиэтиленовых труб. Она применяется в самых разных условиях, от частных домов до промышленных объектов. Технология требует строгого соблюдения этапов: подготовки, установки муфты, сварки и охлаждения. Ошибки на любом из них приводят к дефектам соединения и авариям. Если нет уверенности в своих силах, лучше доверить сварку специалистам — это сэкономит время и деньги в долгосрочной перспективе.
