Как сделать дымоход в бане через потолок

Содержание

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003 , где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

  • от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
  • керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки?

Вариантов не так уж много:

  • кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
  • металл;
  • керамика;
  • стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

  1. аустенитная AISI 310 и 310S;
  2. аустенитная AISI 316 T L;
  3. аустенитная AISI 321;
  4. аустенитная AISI 304;
  5. с добавлением марганца AISI 201-202;
  6. ферритная AISI 409;
  7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

потолочно проходной узел для бани

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

1

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

План работы:

  • на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
  • труба устанавливается в подготовленное отверстие в кровле;
  • пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
  • если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Особенности металлического дымохода

Металлические дымоходы, виды

Металлические дымоходы, виды

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:

  • внутренняя труба;
  • расположенный поверх нее слой теплоизоляции;
  • наружная труба.

Сэндвич труба для дымохода, структура

Сэндвич труба для дымохода, структура

Сэндвич-труба имеет два очень важных преимущества:

  • она не нагревается снаружи слишком сильно, поэтому не может испортить деревянные перекрытия, кроме того, ее использование сведет риск возникновения пожара к минимуму;
  • благодаря трехслойной конструкции с наличием теплоизолятора внутри дымохода в холодное время года не будет образовываться конденсат;
  • также за счет наличия утеплителя высокая температура в помещении сохраняется гораздо лучше, однако и такие трубы существенно проигрывают по этой характеристике кирпичным дымоходам.

Схема установки сендвич дымохода

Схема установки сэндвич дымохода

Вообще же к основным достоинствам металлического дымохода для бани относятся:

  • простота установки – сборка такой конструкции отнимет гораздо меньше времени и сил, чем кладка кирпичной трубы;
  • гладкая внутренняя поверхность – сажа и копоть будут оседать на ней в минимальных количествах, дым пойдет наружу направленным потоком, и тяга будет хорошей;
  • дешевизна — особенно в том случае, если вы не будете использовать готовые сэндвич-трубы, а изготовите их своими руками.

Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование сэндвич-труб позволяет свести эту проблему к минимуму. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

Наружный дымоход

В этом варианте дымоход проходит не через потолок — он выводится наружу через стену, а затем идет вверх. Такая конструкция имеет существенные достоинства, среди которых:

  • простота монтажа;
  • безопасность;
  • влагозащищенность.

Дымоход для бани наружный

Дымоход для бани наружный

Во время ее сооружения на чердаке и в крыше не придется устраивать изолированные переходы. При этом риск попадания воды внутрь помещения будет сведен к минимуму, так как не будет зазоров между трубой и покрытием кровли.

Схема дымоходов

Схема дымоходов

Однако в таком дымоходе довольно быстро конденсируется влага. Чтобы свести проблему к минимуму, трубу нужно очень хорошо утеплить. Другой недостаток наружного дымохода — находясь снаружи помещения, он не прогревает внутреннее пространство бани. В результате расход топлива значительно возрастает.

Слева – внутренний дымоход, а справа – внешний

Внутренний дымоход

В этом варианте, который мы и будем рассматривать в данной статье, дымоход поднимается от печи до потолка, а затем выходит наружу. Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. Сделать ее несколько сложнее, однако этим все же стоит заняться, если вы хотите получить действительно хороший результат. В том случае, если дымоход будет устроен по всем правилам, он без проблем прослужит много лет.

Внутренний дымоход, изготовленный из нержавейки

Внутренний дымоход, изготовленный из нержавейки

Труба хорошо хранит тепло и согревает внутреннее пространство бани и чердак, к тому же печь охлаждается дольше, поэтому на топливе можно будет сэкономить — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность. Однако в том случае, если все сделать правильно и соблюсти все рекомендации, вероятность возникновения чрезвычайного происшествия будет сведена практически к нулю, и о возникновении пожара можно будет не переживать.

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Полезные советы печников: обратите внимание…

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Выбираем теплоизоляционный материал

На современном рынке строительных материалов представлено множество вариантов для теплоизоляции. Они отличаются между собой свойствами и ценами. Мы приведем самые распространенные виды, применяемые в качестве теплоизоляторов, когда проводятся работы по монтажу прохода трубы в бане через потолки:

  • Минвата или базальтовая вата. Чаще всего используются для сэндвич труб и выдерживают температуру до 600 градусов. К недостаткам относятся потеря защитных качеств при намокании, выделение вредных веществ под воздействием высоких температур.

Минвата или базальтовая вата

  • Керамзит быстро восстанавливает заявленные свойства после намокания, но при установке разводки через потолок в бане, потребуются специальные емкости для него.

Керамзит

  • Минерит. Его основу составляют цемент, целлюлоза и различные добавки. Материал выдерживает температуру до 600 градусов, натуральный состав делает его полностью безопасным для человека.

Минерит
Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы.

  • Асбест – хороший изоляционный компонент. Минус – выделение вредных веществ в воздух от сильного нагрева.

Асбест

  • Песок или глина. Самые первые материалы, которые использовались в качестве теплоизоляторов. Обладают худшими изолирующими свойствами, чем современные аналоги. Однако натуральный состав делает их популярными среди счастливых обладателей домашней сауны.

Как выбрать теплоизоляционный материал для дымохода

На современном строительном рынке имеется довольно большое разнообразие теплоизоляционных материалов, имеющих различные технические характеристики и себестоимость.

Чаще всего проход потолка для трубы в бане изолируется при помощи следующих материалов:

  • Базальтовая или минеральная вата. Очень популярный вариант оснащения сэндвич трубы: подобные утеплители могут без проблем переносить нагревание до +600 градусов. Однако важно помнить, что базальтовая и минеральная вата содержит в своем составе вредные для человека компоненты – формальдегиды, которые начинают выделяться по мере нагревания материала. Кроме того, оба утеплителя обладают очень низкой степенью стойкостью к влаге: любое намокание приводит к потере ими своих защитных качеств. Также важно понимать, что вата имеет свойство постепенно слеживаться, что ведет к ухудшению ее теплоизоляционных качеств.
  • Керамзит. Имеет высокий уровень теплоизолирующих качеств. В случае образования конденсата, ведущего к намоканию материала, его эксплуатационные характеристики восстанавливаются довольно быстро. В этом отношении керамзит значительно превосходит минеральную вату. Однако обустройство из него теплоизоляционной защиты проходов потребует применения специальных емкостей.
  • Минерит. Состоит из цемента, целлюлозы и всевозможных добавок минерального типа. Минеритовая защита способна комфортно переносить нагревания до + 600 градусов. Ее намокание никак не сказывается на изоляционных характеристиках, нагрев же не сопровождается выделением вредных для здоровья токсинов.
  • Асбест. При довольно хороших теплоизоляционных показателях у данного материала имеется один существенный недостаток – выделение при нагреве канцерогенов. Использование асбеста разрешается только в крайних ситуациях.
  • Глина, песок. Самые древние теплоизолирующие материалы. Хотя по теплоизоляционным показателям они и уступают своим современным аналогам, однако большинство домовладельцев применяют глину и песок по причине их натуральности и полной безвредности.

Как установить трубу в бане через потолок

Самодельная потолочная разделка

Обустраиваем место для узла разделки

Чтобы вывести трубу в бане через потолок, вам необходимо:

  • Вырезать кусок нержавеющей стали, по размерам, немного превышающим выходное потолочное отверстие.
  • Посередине листа прорезать круг больше, чем диаметр трубы или сэндвича на пару миллиметров.
  • Такую же дыру вырезать в потолке, закрыть боковые части проделанного отверстия изоляционным материалом.
  • Те места, где металл будет соприкасаться с деревянными частями потолочной конструкции, проложите негорючим листовым материалом. В данном случае идеально подойдут минерит, асбест или фольгированный базальт в виде картонных листов.
  • На колено, которое далее вы поместите в узел прохода, наденьте готовую конструкцию, подровняйте ее до потолочного отверстия. Внутри баньки прикрепите собранный узел к потолку на саморезы. Со стороны чердака – металлическими планками.
  • Вам необходимо оставить зазор минимум в 5 мм в отверстии проходного парубка, чтобы обеспечить свободное положение трубы при перепадах температур.

Важно! Корректируйте положение трубы при помощи уровня. Она должна стоять строго вертикально.

  • Далее учтите тот вид материала, который вы будете использовать в качестве огнезащиты. Если он ненадежный, обмотайте трубу в районе стыка асбестовым шнуром.
  • Внутри помещения между потолком и металлическим листом нужно изолировать трубу утеплителем. Его закрепите между потолочной поверхностью и самодельной пластиной при помощи саморезов. Отверстия под них сделайте заранее. Понадобится четыре по краям и по два с каждой стороны.
  • Затем проводим утепление образовавшегося прохода и дополнительно утепляем чердачное помещение. В данном случае в короб насыпаем керамзит или закладываем минеральную вату.

Самодельная потолочная разделка

Нет необходимости отделывать нашу конструкцию со стороны чердака. Внутри бани впоследствии вы ее закроете металлическим листом.

Вариант кирпичной трубы с прямыми углами

Вариант кирпичной трубы с прямыми углами

Подобный дымоход обычно представлен в виде квадрата и прямоугольника. Большинство производителей оснащают комплект материалами, которые требует дальнейшая изоляция трубы. Если у вас внешнее покрытие крыши представлено металлочерепицей, лучше всего использовать специальные ленты. Липкая поверхность на одной из сторон и сложный состав позволяют надежно закрепить ленту к дымоходу и обрешетке. Верхнюю сторону придется дополнительно зафиксировать металлической обрешеткой. Ее крепят к кирпичу на дюбели.

Если кровля на вашей бане мягкая, в ленте нет никакого смысла. Вы просто заводите материал, покрывающий наружную сторону на кирпичную трубу.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

  1. перед установкой важно тщательно спланировать его расположение;
  2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
  3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
  4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
  5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

схема вывода трубы из бани

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Проектирование

Сначала нужно нарисовать чертеж, на котором будет показано прохождение трубопровода через крышу. На схеме нужно указать все элементы, размеры, места соединений. Также нужно выбрать место для печи. Кроме того, нужно нарисовать расположение защиты стен от сильного нагрева. Необходимо помнить о том, что устанавливать печное оборудование нужно на расстоянии 1 метра от каждой из стен.

Фото 91

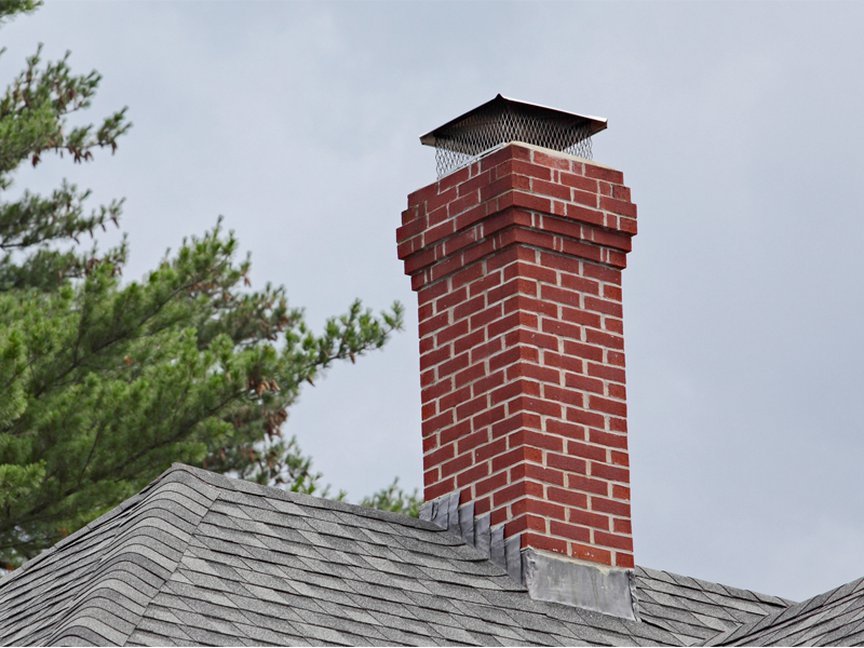

Кирпичный дымоход

Покупка необходимых материалов

После выбора труб можно идти в магазин. Необходимые материалы, инструменты:

  • герметик, выдерживающий высокие температуры;
  • листы оцинкованной стали;
  • базальтовое волокно;
  • дрель, шуруповерт.

Для разрезания металлочерепицы используются ножницы для металла.

Для защиты от огня можно использовать:

  1. Керамзит. Материал хорошо защищает различные поверхности от жара, но для создания защиты стен нужно собирать отдельный каркас.
  2. Минеральная вата. Выдерживает нагревание до 300°C. Если нужен материал, который выдержит более высокую температуру, необходимо купить вату с маркировкой ПЖ-175.
  3. Асбест. Дешевый негорючий материал, который можно купить в любом строительном магазине. При сильном нагревании выделяет вещества, которые вредны для человека.
  4. Минерит. Материал, который выдерживает нагревание до 600°C. Он безопасен для человека, не разрушается под воздействием влаги.

Самый примитивный способ защиты от высоких температур — обмазка глиной.

Разметка потолка

От точности разметки зависит размер отверстия. Для повышения точности нужно использовать отвес. Далее с помощью карандаша или маркера наносятся габариты прохода.

Как установить трубу в бане – особенности монтажа по шагам

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Как установить трубу в бане через потолок

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

печь банная с патрубком

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом – прямым ходом – выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие – несколько сотен градусов.

На участке до потолка делается шибер – заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива – дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ – вполне.

Шибер бывает двух видов – выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны – кто к чему привык.

шибер выдвигающийся

выдвигающийся

шибер вращающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

razdelochnie-koroba

Тут важный момент – в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны “разрыва” конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет).

Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров – это нужно для поддержания тяги на должном уровне.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Как установить трубу в бане через потолок

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Как установить трубу в бане через потолок

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Нормы отступов от труб до стен

Согласно 16-му приложению СНиП, обязательны к соблюдению определенные расстояния между дымоходной трубой и горючим материалом:

  • Для сэндвич труб толщиной 120 мм расстояние до оснащенной противопожарной защитой перегородки должен быть на уровне 200-260 мм. Если же такой защиты не имеется, расстояние возрастает до 260-320 мм.
  • Для сэндвич труб толщиной 65 мм минимальное расстояние до негорючей перегородки устанавливается на уровне 380 мм, до горючей – 320-500 мм.

Как установить трубу в бане через потолок

В данном приложении указаны нормы расстояний между трубами и стенами. При этом стены должны быть изготовлены из пожароустойчивых материалов: это подразумевает проведение дополнительных мероприятий по их изоляции, наряду с потолочным перекрытием. Делается это с помощью минеральной ваты или оцинкованной листовой стали, покрывающий утеплитель сверху.

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

  • проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
  • идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
  • указанное расстояние заполняется негорючими материалами;
  • отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
  • труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
  • максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
  • дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Заключение

Фото 9
Обустройство дымохода в бане является весьма сложным и ответственным мероприятием, и допустить ошибку в процессе непростительно. Лучше всего обратиться к квалифицированному специалисту, дабы быть на сто процентов уверенным в качестве проделанных работ.

Если же вы решили браться за работу самостоятельно, то информация выше будет весьма кстати.

Помимо правильной установки следует помнить о грамотной эксплуатации дымохода, ведь его необходимо вовремя и тщательно очищать от накопившейся сажи и грязи. Из печи необходимо вовремя удалять золу и не бросать в нее не предназначенные для топки материалы.

Каждый из этих пунктов является залогом долгой и бесперебойной работы дымохода.

Источники

  • https://feflues.ru/blog/montazh-dymokhodov/montazh-potolochno-prokhodnogo-uzla-ppu-dymokhoda-razdelka-pechnoy-truby-na-potolke/
  • https://parilochka.com/banya/prohod-truby-cherez-potolok
  • https://BezRemont.ru/banya/kak-vyvesti-trubu-iz-bani-cherez-potolok
  • https://parilochka.com/banya/truba-cherez-potolok-i-kryshu
  • https://potolok-exp.ru/montazh-potolkov/kak_sdelat_dymohod_v_bane_cherez_potolok.html
  • https://postroibanu.ru/pesh-dlya-bani/pravilnyj-montazh-dymovoj-truby-v-bane.html
  • https://HoroshijPotolok.ru/otdelka/prohod-truby-v-bane-cherez-potolok.html
  • http://v-banyu.ru/kak-ustanovit-trubu-v-bane-cherez-potolok.html
  • https://trubyda.ru/dymovye/ustanovka-truby-v-bane
  • http://v-banyu.ru/kak-ustanovit-trubu-v-bane-cherez-kryshu.html
  • https://rubanya.com/pechidim/podrobnaya-informatsiya-o-tom-kak-izolirovat-trubu-v-bane-ot-potolka-kryshi-i-steny.html

[свернуть]
